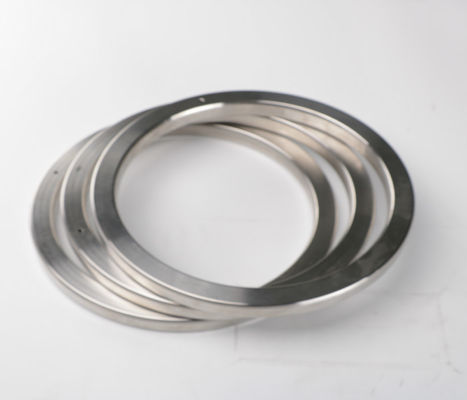

ISO9001 Γκρι 304L BX Δαχτυλικός αρθρωτός συμπλέκτης BX169 Δαχτυλικός συμπλέκτης

ISO9001 Γκρι 304L BX Δαχτυλιδίτικη αρθρωτή στερέωση

Οι συμπίεσεις BX που ενεργοποιούνται υπό πίεση κατασκευάζονται σύμφωνα με το API 6A και είναι σχεδιασμένες για χρήση σε συστήματα υπό πίεση έως και 20 000 PSI.όλες οι συμπίεσεις BX RJ ενσωματώνουν τρύπα ισορροπίας πίεσης για να εξασφαλίζεται η εξισορρόπηση της πίεσης που μπορεί να εγκλωβιστεί στις αυλακώσεις.

Τα φλάντζες δακτυλικής αρθρώσεως τύπου BX είναι σχεδιασμένα για τις υψηλότερες τιμές πίεσης έως 20.000 psi σε σύγκριση με τις δακτυλικές αρθρώσεις τύπου R & RX.Δεν μπορούν να ανταλλάσσονται με άλλους τύπους όπως ο τύπος R ή ο τύπος RX.Είναι μια τυπική λύση που απαιτείται από μια ειδική ρύθμιση.

Η αντίσταση στην έκρηξη, το άνοιγμα προς την αξιωτική κατεύθυνση δίνει στις συμπίεσεις τύπου δακτυλίου τύπου BX τη λειτουργία εξισορρόπησης των φορτίων πίεσης στην περίπτωση που το εσωτερικό φράγμα σφράγισης δεν είναι σφιχτό.

Οι δακτυλικές συμπίεσεις BX κατασκευάζονται μόνο σύμφωνα με τα πρότυπα διαστάσεων του NPS 30.

Σημαντική και αναγνώριση (πρότυπο):

Η εξωτερική επιφάνεια κάθε αλυσίδας τύπου δακτυλίου πρέπει να αναγράφει το όνομα του κατασκευαστή ή ένα εμπορικό σήμα, τον αριθμό συμπίεσης όπως R67, RX37 ή BX155, το υλικό του συμπίεσης με συντομογραφία (ελέγξτε κάτω από το διάγραμμα μας),καθώς και τα πρότυπα όπως το ASME B16.20, API 6A, API 17D κλπ.

Τα σχέδια είναι επίσης διαθέσιμα για υποθαλάσσιες εφαρμογές.

Τα στυλ SRX και SBX προέρχονται από τα στυλ RX και BX και παράγονται σύμφωνα με το πρότυπο API 17 D για χρήση σε υποθαλάσσια εξοπλισμό πηγάδι και χριστουγεννιάτικο δέντρο.

ΠΕΡΙΛΗΣΗΣ ΤΗΣ ΚΑΣΚΕΤΑΣ υψηλής πίεσης και υψηλής θερμοκρασίας σύμφωνα με το API 6a asme16.20.

Έχουμε πάνω από 200.000 τυποποιημένες μεγέθους δακτυλικές συμπίεσης σε αποθεματικό και είναι διαθέσιμες για άμεση αποστολή.Οι συμπίεσεις που διαθέτει ο όμιλος Dan-Loc περιλαμβάνουν χάλυβα χαμηλών ανθρακούχων τιμών, F5, 304 και 316 υλικά.

Τα στερεώματα RTJ τύπου BX κατασκευάζονται σύμφωνα με την API 6A και είναι κατάλληλα για χρήση σε φλάντζες υψηλής πίεσης API 6BX.Οι συμπυκνώσεις σχηματίζουν μια σφραγίδα μετάλλου με μέταλλο κατά την συναρμολόγηση και η απόδοση βελτιώνεται καθώς αυξάνεται η εσωτερική πίεσηΌλα τα μεγέθη BX έχουν μια τρύπα ανακούφισης πίεσης για εξισορρόπηση της πίεσης σε όλες τις όψεις σφράγισης.

Τύπος BX

Πεδίο μεγέθους:Διαθέσιμα από τον αριθμό δακτυλίου BX150 έως τον αριθμό δακτυλίου RX 162 για τις ακόλουθες προδιαγραφές φλάντζας:

Τα στεγαστικά δακτυλιδίων API 6A για τις φλάντζες 6B θα είναι τύπου R & RX και για τις φλάντζες 6BX, τα στεγαστικά θα είναι τύπου BX.

NB1 11/16′′ έως 21 1/4′′ Διάταξη κατηγορίας 5000 έως 20000 ASME B16.20

Αξιοποιείται για χρήση στις φλάντζες API 6BX έως την τάξη 20000
Κατά τη διάρκεια της εγκατάστασης, ο δακτύλιος συμπιέζεται προς τα μέσα για να παρέχει
πρόσθετη πίεση σφράγισης
Η πίεση ενεργοποιείται, καθώς η εσωτερική πίεση αυξάνεται η
αυξάνεται η δύναμη σφράγισης
Τα δαχτυλίδια τύπου BX είναι εφοδιασμένα με τρύπες ανακούφισης πίεσης για την αποφυγή
υγρό συμπίεσης κάτω από τη συμπίεση
Μπορεί να τρυπηθεί με πρόσθετη τρύπα για να δημιουργηθεί κατάλληλη συμπίεση
για υποθαλάσσιες εγκαταστάσεις Τύπος ¢SBX

Ως αποτέλεσμα των μέσων σφράγισης μετάλλου προς μέταλλο, είναι κατασκευασμένα χωρίς εντριβές, σημάδια εργαλείων κλπ. και έχουν επιφανειακό φινίρισμα μέγιστου,

BX ∆ 32 μιντ Ρα (0,8 μμ Ρα)

Ο τύπος BX λειτουργεί σε 20.000 psi με μη εναλλάξιμο.

Η σκληρότητα του στεγασμού δακτυλίου πρέπει πάντα να είναι 30% μικρότερη από τη σκληρότητα των φλάντζων για την αποφυγή παραμόρφωσης των φλάντζων

Οι διαστάσεις και οι ανοχές για τις γκαζέτες και τις αυλακώσεις των αλυσίδων περιλαμβάνονται στις προδιαγραφές API 6A και ASME B16.20.

Οι τύποι δακτυλικών ενσωματωμένων στεγασμάτων (RTJ) έχουν σχεδιαστεί για εφαρμογές υψηλής πίεσης. Διατίθενται σε διάφορες μορφές για να ταιριάζουν σε διαφορετικά σχήματα φλάντζας.Τα RTJ μπορούν να χρησιμοποιηθούν για πολύ υψηλές ή/και διακυμάνσεις πίεσης (έως 1500 bar)Η επιλογή του υλικού καθορίζει τη χρήση σε υψηλές θερμοκρασίες (μέχρι 1000°C) και σε επιθετικά μέσα.Για να διασφαλιστεί η σωστή σφράγιση, οι επιφάνειες επαφής μεταξύ των στεγασμάτων και της φλάντζης πρέπει να επεξεργάζονται προσεκτικάΗ μικρή έκταση σφράγισης και η υψηλή πίεση επαφής οδηγούν σε εξαιρετική σφραγιστικότητα.

Στυλ BX
Διάμετροι σύμφωνα με την API Std 6 A για τις φλάντζες API 6BX

Επιπρόσθετα: IDT Προφίλ Σύνοψη RJ Series

Υλικά
Εφόσον οι επιδέσμες δακτυλικής σύνδεσης χρησιμοποιούνται σε ακραίες συνθήκες λειτουργίας, είναι εξαιρετικά σημαντικό να επιλεγεί το πιο κατάλληλο μεταλλικό υλικό.η αντίσταση προς τα μεταφερόμενα μέσα πρέπει να λαμβάνεται υπόψηΗ σκληρότητα των συμπιεστών πρέπει συνήθως να είναι χαμηλότερη από εκείνη του υλικού της φλάντζης, προκειμένου να αποφεύγεται η μηχανική βλάβη της φλάντζης.
