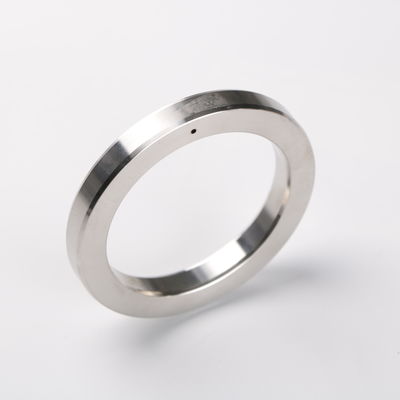

Γκρι ανθεκτική στη θερμότητα 316L BX δακτυλική αρθρωτή συμμόρφωση

Κατασκευάζουμε και προμηθεύουμε υψηλής ποιότητας δακτυλιοειδείς συμμαχικές συμπίεσεις για υψηλή πίεση και θερμοκρασία.Εξοπλισμός κεφαλής γεωτρήσεις πετρελαίουΟι αλυσίδες των αλυσίδων είναι κατασκευασμένες αυστηρά σύμφωνα με τις προδιαγραφές API-6A και ASME B16.20.

Έχουμε πάνω από 200.000 τυποποιημένες μεγέθους δακτυλικές συμπίεσης σε αποθεματικό και είναι διαθέσιμες για άμεση αποστολή.Οι συμπίεσεις που διαθέτει ο όμιλος Dan-Loc περιλαμβάνουν χάλυβα χαμηλών ανθρακούχων τιμών, F5, 304 και 316 υλικά.

Τα στερεώματα RTJ τύπου BX κατασκευάζονται σύμφωνα με την API 6A και είναι κατάλληλα για χρήση σε φλάντζες υψηλής πίεσης API 6BX.Οι συμπυκνώσεις σχηματίζουν μια σφραγίδα μετάλλου με μέταλλο κατά την συναρμολόγηση και η απόδοση βελτιώνεται καθώς αυξάνεται η εσωτερική πίεσηΌλα τα μεγέθη BX έχουν μια τρύπα ανακούφισης πίεσης για εξισορρόπηση της πίεσης σε όλες τις όψεις σφράγισης.

Τύπος BX

Πεδίο μεγέθους:Διαθέσιμα από τον αριθμό δακτυλίου BX150 έως τον αριθμό δακτυλίου RX 162 για τις ακόλουθες προδιαγραφές φλάντζας:

Τα στεγαστικά δακτυλιδίων API 6A για τις φλάντζες 6B θα είναι τύπου R & RX και για τις φλάντζες 6BX, τα στεγαστικά θα είναι τύπου BX.

NB1 11/16′′ έως 21 1/4′′ Διάταξη κατηγορίας 5000 έως 20000 ASME B16.20

Αξιοποιείται για χρήση στις φλάντζες API 6BX έως την τάξη 20000
Κατά τη διάρκεια της εγκατάστασης, ο δακτύλιος συμπιέζεται προς τα μέσα για να παρέχει
πρόσθετη πίεση σφράγισης
Η πίεση ενεργοποιείται, καθώς η εσωτερική πίεση αυξάνεται η
αυξάνεται η δύναμη σφράγισης
Τα δαχτυλίδια τύπου BX είναι εφοδιασμένα με τρύπες ανακούφισης πίεσης για την αποφυγή
υγρό συμπίεσης κάτω από τη συμπίεση
Μπορεί να τρυπηθεί με πρόσθετη τρύπα για να δημιουργηθεί κατάλληλη συμπίεση
για υποθαλάσσιες εγκαταστάσεις Τύπος ¢SBX

Ως αποτέλεσμα των μέσων σφράγισης μετάλλου προς μέταλλο, είναι κατασκευασμένα χωρίς εντριβές, σημάδια εργαλείων κλπ. και έχουν επιφανειακό φινίρισμα μέγιστου,

BX ∆ 32 μιντ Ρα (0,8 μμ Ρα)

Ο τύπος BX λειτουργεί σε 20.000 psi με μη εναλλάξιμο.

Η σκληρότητα του στεγασμού δακτυλίου πρέπει πάντα να είναι 30% μικρότερη από τη σκληρότητα των φλάντζων για την αποφυγή παραμόρφωσης των φλάντζων

Οι διαστάσεις και οι ανοχές για τις γκαζέτες και τις αυλακώσεις των αλυσίδων περιλαμβάνονται στις προδιαγραφές API 6A και ASME B16.20.

Οι τύποι δακτυλικών ενσωματωμένων στεγασμάτων (RTJ) έχουν σχεδιαστεί για εφαρμογές υψηλής πίεσης. Διατίθενται σε διάφορες μορφές για να ταιριάζουν σε διαφορετικά σχήματα φλάντζας.Τα RTJ μπορούν να χρησιμοποιηθούν για πολύ υψηλές ή/και διακυμάνσεις πίεσης (έως 1500 bar)Η επιλογή του υλικού καθορίζει τη χρήση σε υψηλές θερμοκρασίες (μέχρι 1000°C) και σε επιθετικά μέσα.Για να διασφαλιστεί η σωστή σφράγιση, οι επιφάνειες επαφής μεταξύ των στεγασμάτων και της φλάντζης πρέπει να επεξεργάζονται προσεκτικάΗ μικρή έκταση σφράγισης και η υψηλή πίεση επαφής οδηγούν σε εξαιρετική σφραγιστικότητα.

Υλικό τυποποιημένης συμπίεσης

Χάλυβα άνθρακα

Εμπορικής ποιότητας φύλλα χάλυβα με ανώτατο όριο θερμοκρασίας περίπου 1000o F., ιδιαίτερα σε συνθήκες οξείδωσης.Δεν είναι κατάλληλο για χειρισμό ακατέργαστων οξέων ή υδατικών διαλύσεων αλάτων στην ουδέτερη ή την όξινη περιοχή- μπορεί να αναμένεται υψηλό ποσοστό αποτυχίας στην υπηρεσία ζεστού νερού εάν το υλικό υποστεί υψηλή πίεση,Τα συμπυκνωμένα οξέα και οι περισσότεροι αλκαλίοι έχουν μικρή ή καθόλου επίδραση στις σιδερένιες και χάλυβα συμπυκνώσεις που χρησιμοποιούνται τακτικά για τέτοιες υπηρεσίες.

304 από ανοξείδωτο χάλυβα

• Ένα 18-8 (Χρώμιο 18-20%, Νικέλιο 8-10%) ανοξείδωτο με μέγιστη συνιστώμενη θερμοκρασία εργασίας 1400o F
• Τουλάχιστον το 80% των εφαρμογών για μη διαβρωτικές υπηρεσίες μπορούν να χρησιμοποιούν ανοξείδωτο τύπου 304 στο εύρος θερμοκρασίας από -320 F έως 1000o F.
• Εξαιρετική αντοχή στη διάβρωση σε μια μεγάλη ποικιλία χημικών ουσιών.
• Υπόκειται σε διάσπαρση από διάβρωση υπό πίεση και σε διασωματική διάβρωση σε θερμοκρασίες μεταξύ 800 και 1500 βαθμών Φερνήσιου, σε παρουσία ορισμένων μέσων για παρατεταμένες χρονικές περιόδους.

316 Ατσάλι ατσάλι

• An18-12 Chromium-Nickel steel with approximately 2% of Molybdenum added to the straight 18-8 alloy which increases its strength at elevated temperatures and results in somewhat improved corrosion resistance.
• Έχει την υψηλότερη αντοχή στην έλξη σε υψηλές θερμοκρασίες από κάθε συμβατικό ανοξείδωτο τύπο.
• Δεν είναι κατάλληλο για παρατεταμένη λειτουργία στο εύρος των βροχοπτώσεων καρβιδίου από 800 °F έως 1650 °F, όταν οι διαβρωτικές συνθήκες είναι σοβαρές.
• Συνιστώμενη μέγιστη θερμοκρασία λειτουργίας 1400o F.

316L από ανοξείδωτο χάλυβα

• Συνεχή μέγιστη θερμοκρασία 1400o F -1500o F.
• Περιεκτικότητα σε άνθρακα που δεν υπερβαίνει το 0,03%.
• Υποκείμενα σε μικρότερο βαθμό διάσπασης από διάταξη διάβρωσης και επίσης σε διασφαιρική διάβρωση από τον τύπο 316.

321 Ατσάλι ατσάλι

• Ένα 18-10 χρώμιο-νικέλιο χάλυβα με την προσθήκη του τιτανίου.
• Το ανοξείδωτο τύπου 321 έχει τα ίδια χαρακτηριστικά με το τύπο 347.
• Η συνιστώμενη θερμοκρασία λειτουργίας είναι 1400o F έως 1500o F. και σε ορισμένες περιπτώσεις 1600o F.

347 Ατσάλι ατσάλι

• Ένα 18-10 χρώμιο-νικέλιο χάλυβα με την προσθήκη του Κολμβίου.
• Δεν είναι τόσο επιρρεπής στην διασωματική διάβρωση όσο ο τύπος 304.
• Είναι επιρρεπές στη διάβρωση από άγχος.
• Συνιστώμενη θερμοκρασία εργασίας 1400o F -1500o F και σε ορισμένες περιπτώσεις έως 1700o F.

410 Ατσάλι ατσάλι

• Ατσάλι 12% χρωμίου με μέγιστη θερμοκρασία από 1200 °F έως 1300 °F.
• Χρησιμοποιείται για εφαρμογές που απαιτούν καλή αντοχή σε σφραγίδες σε υψηλές θερμοκρασίες.
• Δεν συνιστάται για χρήση σε περιπτώσεις σοβαρής διάβρωσης, αλλά εξακολουθεί να είναι πολύ χρήσιμη για ορισμένες χημικές εφαρμογές.
• Μπορεί να χρησιμοποιηθεί όταν η υγρασία, από μόνη της ή σε συνδυασμό με χημική ρύπανση, προκαλεί ταχεία αποτυχία του χάλυβα.

502/501 ((F5)

• 4-6% Χρώμιο και 1/2% Μολυβδαίνιο για ήπια αντιστασία στη διάβρωση και υψηλή διάρκεια ζωής.
• Αν αναμένεται σοβαρή διάβρωση, μια καλύτερη ποιότητα από ανοξείδωτο χάλυβα θα ήταν πιθανότατα η καλύτερη επιλογή.

Ναυαρχείο

• Το Αρσενικό Ναυαρχείο 443 έχει 71% Χαλκό, 28% Ζίγκο, 1% Χάλυβα και ίχνη Αρσενίου.
• Υψηλή αντοχή στη διάβρωση, αντέχει εξαιρετικά καλά σε αλμυρά και αλμυρά νερά, καθώς και σε νερά που περιέχουν θειικά.
• Συνιστώμενη μέγιστη θερμοκρασία λειτουργίας 500o F.
• Ιδανικό για τη μεταφορά διαβρωτικών ψυκτικών υδάτων σε σχετικά υψηλές θερμοκρασίες.

Σύνθετο 20

• 45% σίδηρο, 24% νικέλιο, 20% χρώμιο και μικρές ποσότητες μολυβδαίνου και χαλκού.
• Μέγιστο εύρος θερμοκρασίας 1400o F -1500o F.
• Αναπτύχθηκε ειδικά για εφαρμογές που απαιτούν αντοχή στη διάβρωση από θειικό οξύ.
• Η σκληρότητα του Μπρίνελ είναι περίπου 160.

Αλουμίνιο

• Το κράμα 110 είναι εμπορικά καθαρό (ελάχιστο 99%).
• Η εξαιρετική αντοχή και εργασιακή του ικανότητα την καθιστούν ιδανική για διπλές επικάλυψεις.
• Για τις στερεές συμπίεσεις χρησιμοποιούνται ισχυρότερα κράματα όπως τα 5052 και 3003.
• Μέγιστη συνεχής θερμοκρασία λειτουργίας 800o F.

Άλλες χημικές ουσίες

• Το κίτρινο ορείχαλκο 268 περιέχει 66% χαλκό και 34% ψευδάργυρο.
• Προσφέρει εξαιρετική έως καλή αντοχή στη διάβρωση σε υγρό περιβάλλον, αλλά δεν είναι κατάλληλο για υλικά όπως οξικό οξύ, ακετυλένιο, αμμωνία και αλάτι.Μέγιστο συνιστώμενο όριο θερμοκρασίας 500 F.

Χάλυβα

• Σχεδόν αγνός χαλκός με ίχνη ασημιού που προστίθενται για να αυξηθεί η θερμοκρασία λειτουργίας του.
• Συνιστώμενη μέγιστη συνεχής θερμοκρασία λειτουργίας 500o F.

Κουπρό νικέλιο

• Περιέχει 69% χαλκό, 30% νικέλιο και μικρές ποσότητες μαγγάνου, ψευδαργύρου και σιδήρου.
• Χρησιμοποιείται κυρίως σε εφαρμογές θαλάσσιου νερού, όπου τα λιγότερο ανθεκτικά κράματα επιδεινώνονται γρήγορα.
• Το μέγιστο συνιστώμενο όριο θερμοκρασίας 500o F.

Hastelloy Β

• 26-30% Μολυβδένιο, 62% Νικέλιο και 4-6% Σίδηρο.
• Μέγιστο εύρος θερμοκρασίας 2000o F. ανθεκτικό στο θερμό, συμπυκνωμένο υδροχλωρικό οξύ.
• Επίσης, είναι ανθεκτικό στις διαβρωτικές επιδράσεις του υγρού αερίου χλωρίου υδρογόνου, των θειικών και φωσφορικών οξέων και των αλμυρών διαλύσεων.
• Χρήσιμο για αντοχή σε υψηλές θερμοκρασίες.

Hastelloy C-276

• 16-18% Μολυβδένιο, 13-17.5% Χρώμιο, 3.7-5.3% Βόλφραμ, 4.5-7% Σίδηρο και το υπόλοιπο είναι Νικέλιο.
• Πολύ καλός στο χειρισμό διαβρωτικών.
• Υψηλή αντοχή σε κρύο νιτρικό οξύ διαφόρων συγκεντρώσεων, καθώς και σε βρασμένο νιτρικό οξύ μέχρι συγκέντρωση 70%.
• Καλή αντοχή στο υδροχλωρικό οξύ και το θειικό οξύ.
• Εξαιρετική αντοχή στην διάσπαση λόγω διάβρωσης.

Ινκόνελ 600

• Οι συνιστώμενες θερμοκρασίες εργασίας είναι 2000o F. και σε ορισμένες περιπτώσεις 2150o F.
• Είναι ένα κράμα βάσης νικελίου που περιέχει 77% νικέλιο, 15% χρώμιο και 7% σίδηρο, εξαιρετική αντοχή σε υψηλές θερμοκρασίες.
• Χρησιμοποιείται συχνά για την αντιμετώπιση του προβλήματος της διάβρωσης από άγχος.
• Έχει εξαιρετικές μηχανικές ιδιότητες στο εύρος κρυογενών θερμοκρασιών.

Ακατέργαστο 800

• 320,5% Νικέλιο, 46% Σίδηρο, 21% Χρώμιο, ανθεκτικό σε υψηλές θερμοκρασίες, οξείδωση και καρβουρίωση.

Σημείωση: Οι ονομαστικές μέγιστες θερμοκρασίες βασίζονται σε σταθερές θερμοκρασίες θερμού αέρα.

Τα σχέδια είναι επίσης διαθέσιμα για υποθαλάσσιες εφαρμογές.
