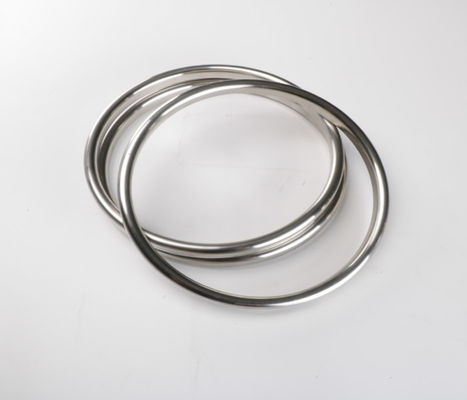

ASME B16.20 R105 Οβάλ δαχτυλίδι συνδυασμός συμπιεσμού υψηλής πίεσης O δαχτυλίδια

Ασφάλεια της αρθρωτής επιφάνειας

Η εταιρεία μας έχει πιστοποιηθεί από το πρότυπο ISO 9001:2008 και SGS. Παρέχουμε ανώτερα προϊόντα και την καλύτερη εξυπηρέτηση στους πελάτες με την εισαγωγή προηγμένων μηχανών CNC, πριονιστικών μηχανών, φασματογράφου,σκληρότητα επιφάνειας εργασίας, μηχανή σήμανσης με λέιζερ, μέτρο πάχους της επικάλυψης και άλλο εξοπλισμό.
Μπορούμε να προσφέρουμε περισσότερα από 30 είδη υλικών, όπως 321SS, 347SS, 316SS, 304SS, Inconel 625, Monel 400, INCOLY 825, Nickel 200, Duplex F44, μαλακό σίδηρο, χαμηλό άνθρακα χάλυβα και ούτω καθεξής.Έχουμε πάνω από 10 χρόνια εμπειρίας στην εξαγωγική επιχείρησηΤα προϊόντα μας πωλούνται στη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Ευρώπη και την Αμερική και εκτιμώνται από τους πελάτες μας.

Οβάλ διατομή Βιομηχανία Δαχτυλίδια Συνδέσμη Φυλάκων και Οκτάγωνη διατομή Δαχτυλίδια Συνδέσμη Φυλάκων χρησιμοποιούνται σε πιέσεις έως 10.000 psi

Η σκληρότητα του στεγασμού δακτυλίου πρέπει πάντα να είναι 30% μικρότερη από τη σκληρότητα των φλάντζων για την αποφυγή παραμόρφωσης των φλάντζων

Οι διαστάσεις και οι ανοχές για τις γκαζέτες και τις αυλακώσεις των δακτυλικών αρθρώσεων καλύπτονται από τις προδιαγραφές API 6A και ASME B16.20.

Έχουμε ένα ευρύ φάσμα μεγεθών και υλικών έτοιμα για άμεση αποστολή από τους αριθμούς δαχτυλιδιών R11 έως R105.

Η συμπίεση των δακτυλικών αρθρώσεων είναι κατασκευασμένη από στερεό μέταλλο σε διάφορα σχήματα σύμφωνα με τα πρότυπα API 6A & ASME B16.20.υψηλής θερμοκρασίας ή σε εφαρμογές υψηλής διαβρωτικότητας με την επιλογή του πλέον κατάλληλου υλικού και σχήματοςΈχει σχεδιαστεί για να αντέχει εξαιρετικά υψηλά φορτία συναρμολόγησης σε μια μικρή περιοχή, δημιουργώντας έτσι υψηλές πιέσεις καθίσματος.Τύπος δαχτυλίδιος Συνδεδεμένες γκασκέτες είναι σχεδιασμένες για να σφραγίζουν με "πρώτη επαφή γραμμής" ή με την ενέργεια σφήνωσης μεταξύ της φλάντζας ζευγαρώματος και της γκαζέταςΜε την άσκηση πίεσης στην διεπαφή σφραγίδας μέσω της δύναμης του μπουλτού, το πιο μαλακό μέταλλο της σφραγίδας ρέει στις ατέλειες του σκληρότερου υλικού φλάντζας, δημιουργώντας μια πολύ σφιχτή και αποτελεσματική σφραγίδα.

Η επιφάνεια επαφής έχει οβάλ σχήμα. Παρέχει σφραγίδα υψηλής αξιοπιστίας.Ταιριάζει με το στρογγυλό και επίπεδο κάτω δακτυλίδι αυλαία φλάντζη

Ως αποτέλεσμα των μέσων σφράγισης μετάλλου με μέταλλο, είναι κατασκευασμένα χωρίς ρήξεις, σημάδια εργαλείων κλπ. και έχουν επιφανειακό φινίρισμα μέγιστο,

· R, RX ∙ 63 μικροδάφτυλα Ra (1.6 μικρομέτρα Ra).

Επομένως, το gasket προμηθεύει δακτυλικές συμμαχικές συμμαχικές συμμαχίες (RTJ gasket) με τους ακόλουθους αριθμούς σκληρότητας:

Σημείωση
Η σήμανση πραγματοποιείται στην εξωτερική επιφάνεια κάθε συμπίεσης.

Ονομασία και σύμβολο του κατασκευαστή

Αριθμός αναγνώρισης με προεπισημασμένα γράμματα για το σχέδιο

Συντομογραφίες

Προδιαγραφή του κατασκευαστή

Οι αλυσίδες αρθρώσεων δακτυλίων είναι κατάλληλες για εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας.Κατασκευαστές Sara σύμφωνα με τις ειδικές ανοχές για τις μηχανές CNC.

Οι ενσωματωμένες ταινίες δακτυλίου συμμορφώνονται πλήρως με το πρότυπο ASME B16.20 και τις απαιτήσεις της προδιαγραφής API 6A (όπου ισχύει).

Οι μονάδες κατασκευάζονται σε μια ποικιλία από τυποποιημένα και ειδικά υλικά.
